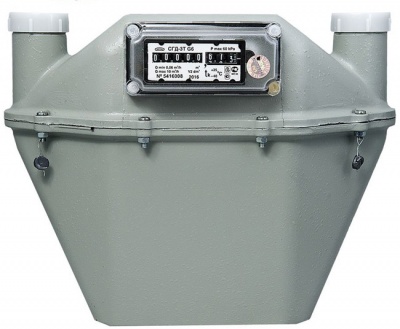

Счетчик газа СГД-3Т 200мм БелОМО бытовой

Устройство и принцип работы

В корпусе прибора со входным и выходным патрубком, две половины которого герметично соединяются болтами, размещены следующие узлы

• два измерительных объёма с диафрагмами;
• кривошипно-шатунный блок;
• распределительная золотниковая система;
• механическое счётное устройство роликового типа, прикреплённое винтами к верхней части корпуса;
• термоэлемент, корректирующий показания при температурных колебаниях газа в диапазоне от -40 до +35 градусов;
• импульсный выход с герконовым датчиком, реагирующим на воздействие слабого магнита, встроенного в ролик младшего разряда счётного устройства (для соответствующих модификаций).

При поступлении газа через входной патрубок поочерёдно в каждую из двух камер, сдвигаются диафрагмы, через шатуны вращающие коленчатый вал. Далее вращение передаётся на масштабирующий редуктор роликового счётного устройства, с отображением результатов измерений на табло.

Гарантийные обязательства производителя предусматривают возможность бесплатной замены или ремонта аппарата, если произойдёт его поломка по причине, обусловленной недостатками изготовления в течение 2-х лет от даты установки. Ещё год гарантийного срока от момента выпуска установлен на хранение продукции.

По вопросам гарантийного обслуживания необходимо обращаться к официальным дилерам изготовителя, предъявив оригинальный паспорт с отметкой об установке.

Преимущества прибора

Указанная продукция характеризуется следующими достоинствами:

• выгодной стоимостью;
• простой и надёжной конструкцией, обеспечивающей долговечность эксплуатации;
• бесшумной работой;
• надёжной защитой от несанкционированного вмешательства в учёт показаний;
• наличием устройства температурной компенсации данных;
• возможностью подключения к централизованной контролирующей системе (для соответствующих модификаций);
• надёжной защищённостью от воздействия неблагоприятных факторов окружающей среды, с возможностью открытой установки;
• простотой снятия показаний;
• привлекательным внешним видом;
• соответствием российских и международных стандартов по точности измерений и безопасности использования.

Разновидности счётчика

Газомер производится в 8-ми модификациях, различающихся следующими конструктивными особенностями:

• правым или левым подводом газа (обозначено стрелкой на корпусе);
• наличием или отсутствием импульсного датчика;
• расстоянием между осями входа и выхода - 200 и 250 мм.

Импульсный выход

Модификации прибора, снабжённые импульсным выходом, позволяют удалённо передавать показания в централизованную систему контроля поставщика газа, без вмешательства потребителя. В обозначении таких моделей присутствует буква - И.

Частота срабатывания датчика зависит от интенсивности расхода топлива. Один сигнал соответствует расходу в 10 литров газа. При различиях в показаниях, переданных импульсным выходом и отмеченных на роликовом табло счётного устройства, предпочтение отдаётся в пользу последних.

Снятие показаний

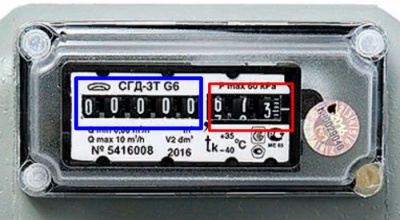

Циферблат прибора разделён на 2 блока:

• левый из 5-ти разрядов, выполненный в светлых тонах - целое количество кубометров, используемых для снятия показаний(синий прямоугольник);
• правый из 3-х цифр (тёмного цвета) - дробная составляющая значения(красный прямоугольник).

Чтобы снять показания, необходимо:

1. Переписать с экрана количество кубов.
2. Отнять от него результат прошлого замера.
3. Разность перемножить на величину тарифного плана.

Можно ли сэкономить

Счётное устройство аппарата снабжено стопором, не допускающим вращения в обратную сторону, а детали газомера выполнены из немагнитных материалов, поэтому самовольное искажение результатов невозможно. Дополнительная гарантия безопасности для соответствующих модификаций - наличие импульсного выхода, позволяющего дистанционно контролировать работу устройства.

Благодаря использованию индивидуального прибора учёта, потребитель существенно снижает затраты, поскольку оплата по нормативам намного выше.

Чтобы уменьшить расход топлива, потребителю необходимо:

• приобретать и устанавливать современное газовое оборудование, с экономичными расходными характеристиками;
• увеличить эффективность отопления;
• исключить утечки;
• разумно расходовать ресурсы.

Установка счётчика

Прибор устанавливается представителями лицензированной компании, привлечённой поставщиком газа, согласно разработанному проекту и в соответствии с требованиями завода-изготовителя, изложенными в паспортной документации. Стоимость таких работ от 6 до 8 тысяч рублей.

После окончания монтажа проверяется герметичность подсоединения аппарата, накладываются пломбы. Представитель коммунальной организации выполняет соответствующую запись в паспорте изделия о его вводе в работу, с указанием точной даты.
