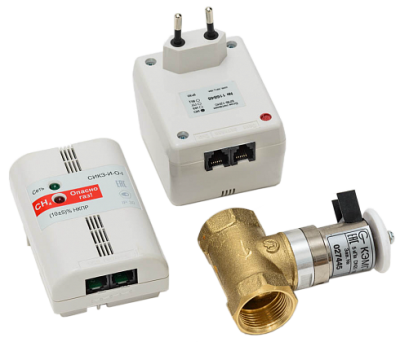

Сигнализатор СИКЗ СH4
Назначение
Сигнализатор загазованности СИКЗ предназначен для выдачи сигнализации и управления исполнительными устройствами при превышении установленного порога концентрации природного газа (метан, СН4) в воздухе.
Область применения
помещения котельных различной мощности, работающих на природном и сжиженном газе, а также во взрывобезопасных зонах производственных, административных и жилых помещений.
Достоинства
- Объединение в единую систему с сигнализатором угарного газа БУГ для одновременного контроля СО и СН4.
- Надежная микроконтроллерная схема.
- Возможность подключения устройств дополнительной сигнализации - GSM (SMS оповещение об аварии), устройство сигнальное дублирующее УСД.
- Разъемное соединение кабелей.
- Простая установка и монтаж сигнализатора.
Применяемые клапаны
- Импульсный или потенциальный электромагнитный газовый клапан 15-200 мм. (в базовой комплектации клапан семейства КЭМГ)
- Открытое или закрытое положение клапана при отключении электроэнергии - по запросу.
- Возможность комплектации сигнализаторов латунными клапанами уточняйте у наших специалистов.
Сертифицированы для применения на территории России, Казахстана, Беларуси.
| Наименование |
Диаметр клапана, мм. |
В комплект входит | Дополнительно |
| СИКЗ (без клапана) | - |
• Блок датчика • Блок питания • Кабель питания 2,4 м. |
• Кабель на клапан 2,5 м. |
| СИКЗ-15 | 15 |
• Блок датчика • Блок питания • Кабель питания 2,4 м. • Кабель для клапана 2,5 м. • Клапан КЭМГ |
|
| СИКЗ-20 | 20 | ||
| СИКЗ-25 | 25 | ||
| СИКЗ-32 | 32 | ||
| СИКЗ-40 | 40 | ||
| СИКЗ-50 | 50 | ||
| СИКЗ-100 | 100 | ||
| СИКЗ-И (без клапана) | - |
• Блок датчика • Блок питания • Кабель питания 2,4 м. |
• Кабель на клапан 2,5 м. |
| СИКЗ-И-15 | 15 |
•Блок датчика •Блок питания •Кабель питания 2,4 м. •Кабель для клапана 2,5 м. •Клапан КЭМГ |
|
| СИКЗ-И-20 | 20 | ||
| СИКЗ-И-25 | 25 | ||
| СИКЗ-И-32 | 32 | ||
| СИКЗ-И-40 | 40 | ||
| СИКЗ-И-50 | 50 | ||
| СИКЗ-И-100 | 100 |
| Варианты исполнения | |||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||
Характеристики
|
В наличии
|
Y |
|
Время прогрева, мин
|
не более 3 |
|
Выходное напряжение источника питания импульсное, В
|
25-45 |
|
Выходное напряжение источника питания постоянное, В (А)
|
12±1.2 (0,3) |
|
Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536-94
|
II |
|
Напряжение питания блока датчика, постоянный ток, В
|
12±2 |
|
Напряжение питания сигнализатор, переменный ток, В
|
220±22 |
|
Порог срабатывания, % НКПР
|
10 (20) |
|
Потребляемая мощность блока датчика, ВА
|
2,5 |
|
Потребляемая мощность сигнализатора, ВА
|
5,5 |
|
Пределы допускаемой абсолютной погрешности, % НКПР
|
±5 |
|
Время срабатывания сигнализатора, с
|
15 |
|
Уровень звукового сигнала, дБ
|
70 |
|
Габаритные размеры блока питания (ВхДхШ), мм
|
94x120x60 |
|
Габаритные размеры датчика (ВхДхШ), мм
|
40x100x60 |
|
Степень защиты по ГОСТ 14254-96
|
IP 30 |
|
Вес, кг
|
0,6 |
